Un cliente necesitaba un lote de componentes de cadena forjados personalizados para un conjunto transportador de servicio pesado existente. Nuestro alcance cubría los componentes de eslabones forjados fabricados según los planos del cliente, en lugar del diseño o suministro de la cadena completa. Las piezas tenían que encajar de manera consistente, moverse sin juego excesivo y soportar cargas y desgaste repetidos en servicio.
MejorProcoordinó la forja, el tratamiento térmico, el acabado y la inspección como un solo proyecto, brindando al cliente un punto de contacto desde la revisión del dibujo hasta la liberación final.
Componente: Componente de enlace forjado diseñado por el cliente
Solicitud del cliente: Sistema de cadena transportadora de servicio pesado existente
Material: Acero de aleación tratado térmicamente especificado por el cliente
Alcance del suministro: Forja, recorte, tratamiento térmico, granallado, acabado local e inspección en matriz cerrada.
Principales preocupaciones: Apertura de la horquilla, dimensiones de acoplamiento, transiciones de secciones, consistencia del lote y control del tratamiento térmico
La forma de horquilla abierta hace que estos componentes de cadena forjados personalizados sean sensibles a la variación. Si el espaciado o la alineación de los dos brazos cambia durante el forjado o el tratamiento térmico, la cadena ensamblada puede quedar demasiado apretada, demasiado floja o cargada de manera desigual.
Antes de la producción, revisamos el dibujo alrededor de las áreas que afectan directamente el uso:
Apertura de horquilla y alineación de brazos.
Ancho de acoplamiento y áreas de contacto
Transiciones portantes alrededor de la abertura
Margen de mecanizado en superficies funcionales

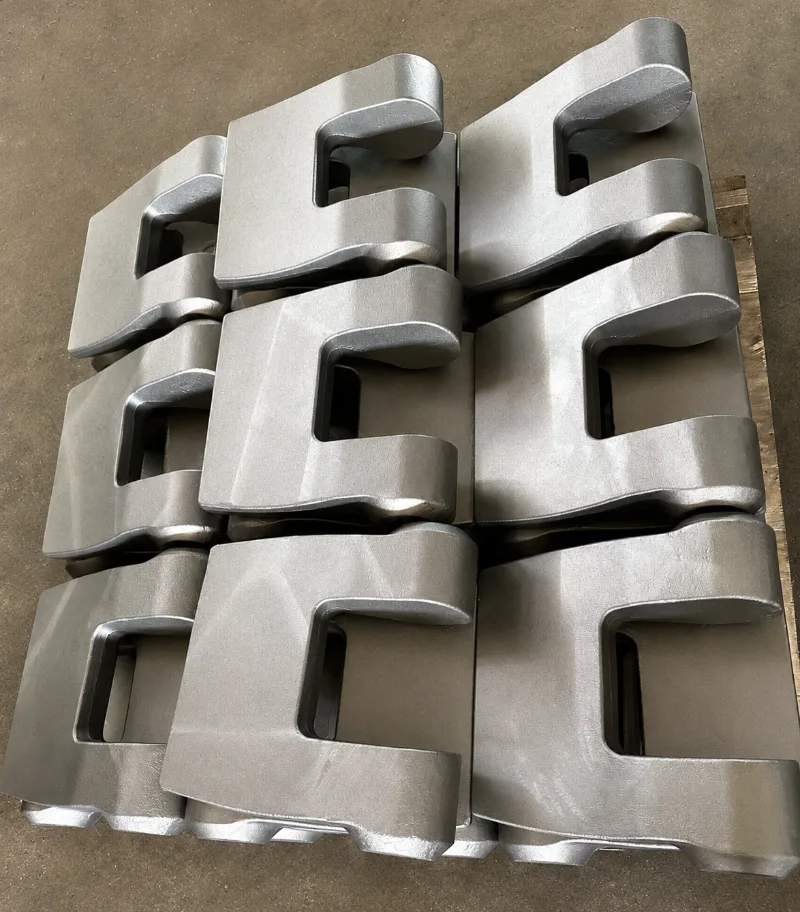

Se utilizó forjado con matriz cerrada para proporcionar la resistencia requerida bajo cargas repetidas. El grado de aleación y la condición del tratamiento térmico siguieron el dibujo del cliente; no fueron cambiados por un sustituto más conveniente. Después del tratamiento térmico, las piezas fueron granalladas para eliminar las incrustaciones y dejar el práctico acabado industrial que se muestra en la foto.
La inspección se centró en las dimensiones que afectan el montaje, junto con la alineación del brazo, las superficies de contacto y la condición especificada del tratamiento térmico. El lote completo mostró aberturas y perfiles de horquilla consistentes, lo que permitió que las piezas pasaran a la etapa de ensamblaje de la cadena del cliente sin correcciones adicionales.
Para el cliente, el principal beneficio fue simple: menos interfaces que administrar y un equipo responsable de mantener alineados los requisitos de forjado, acabado e inspección.
Si su proyecto de cadena, transportador o manejo de materiales requiere componentes de cadena forjados personalizados u otras piezas de aleación de acero hechas según el dibujo, envíenos el dibujo 2D, los requisitos de material y tratamiento térmico, la cantidad y cualquier información de ensamblaje disponible.
El equipo de ingeniería de BestPro puede revisar la viabilidad de la forja, las herramientas, los márgenes de mecanizado y los puntos de inspección importantes antes de la cotización. Fabricamos piezas forjadas personalizadas según los dibujos del cliente; la cadena circundante o el conjunto de la máquina siguen siendo diseño del cliente.
Comparta sus dibujos y requisitos del proyecto para recibir una revisión y cotización práctica de fabricación.
