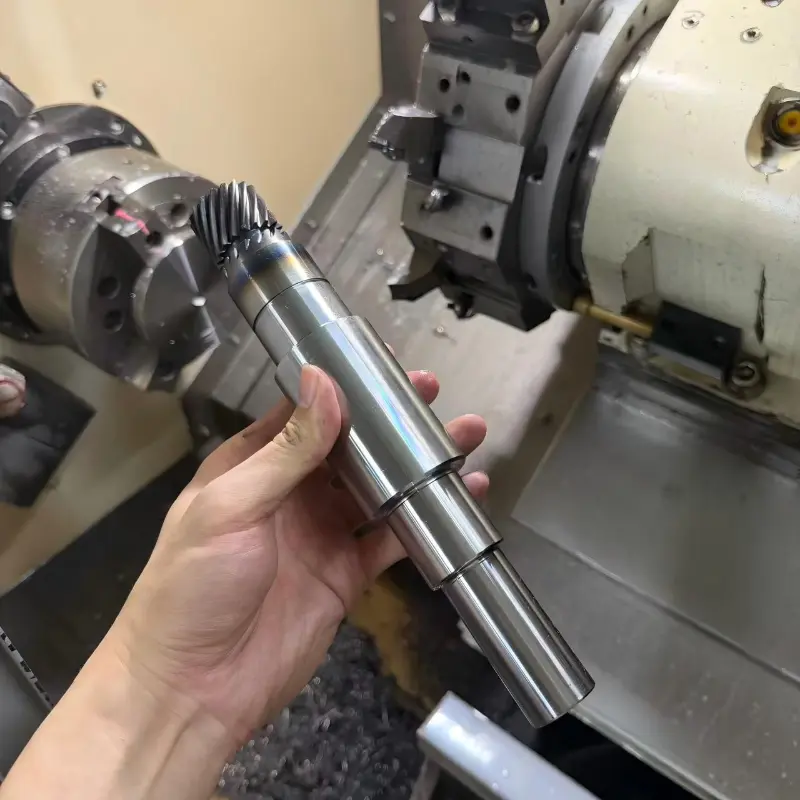

Se trataba de un pequeño pedido de suministro para mecanizar un conjunto de eje de engranaje helicoidal personalizado utilizado en un sistema de transmisión industrial.
El conjunto comprende un eje de engranaje de aleación de acero y un acoplamiento flexible. Se utiliza en equipos que requieren una transmisión de par estable, cargas elevadas y un funcionamiento fiable a largo plazo.
El eje estaba fabricado de acero aleado con buena templabilidad y propiedades mecánicas.
Se realizó un tratamiento térmico para mejorar la dureza y resistencia del eje, así como la resistencia al desgaste y el rendimiento ante impactos en condiciones de funcionamiento.
En el caso de componentes para transmisión, limitar las alteraciones dimensionales tras el tratamiento térmico juega un papel importante. En consecuencia, las áreas del asiento del rodamiento se mecanizaron después del tratamiento térmico para garantizar la precisión final y el ajuste del ensamblaje.
El proceso de fabricación completo incluyó:
torneado CNCpara características del eje
Mecanizado de engranajes helicoidales
Tratamiento térmico
Acabado de precisión de los asientos de los rodamientos.
Montaje con acoplamiento flexible
Se realizó un proceso de mecanizado después del tratamiento térmico para rectificar posibles deformaciones y garantizar el nivel de tolerancia requerido para la instalación del rodamiento.
Engranaje recto de estilo antiguo, pero un diseño de engranaje helicoidal proporciona un acoplamiento mucho más suave, por lo que amortigua eficazmente la vibración y mejora la transmisión.

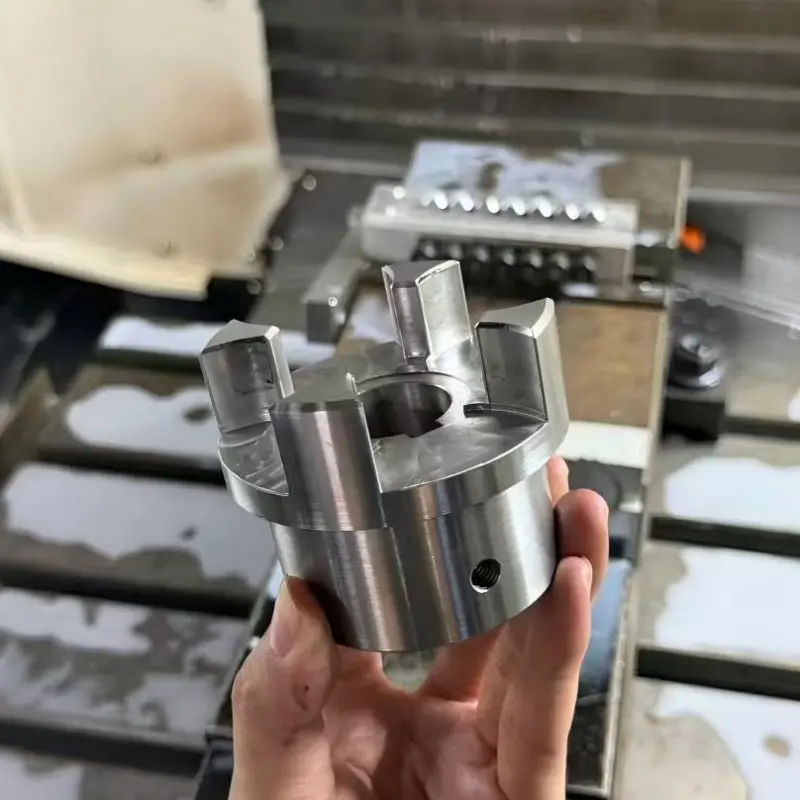

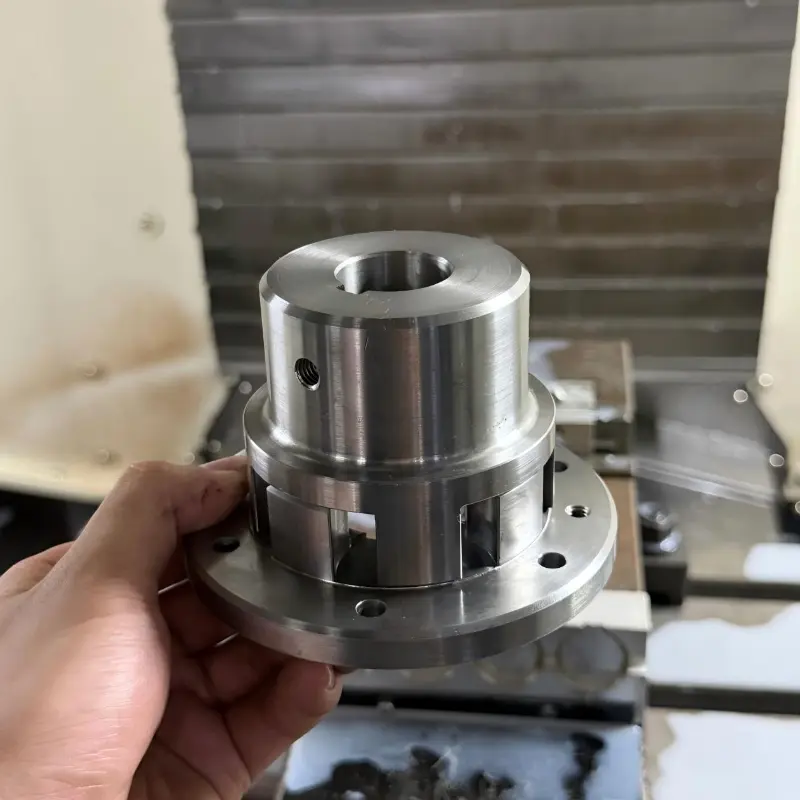

El acoplamiento flexible absorbe parte del impulso y la vibración durante la operación, lo que permite utilizar un conjunto de eje de engranaje más apropiado en equipos industriales de servicio continuo.
Por lo tanto, esta solución de eje de engranaje de aleación se adopta ampliamente en:
Cajas de cambios industriales
Sistemas de transmisión de servicio pesado
Equipos de automatización
Maquinaria que requiere una transmisión de par estable
Como fabricante experimentado de ejes de engranajes helicoidales, BestPro Precision Manufacturing ofrece fabricación personalizada basada en dibujos, muestras o requisitos técnicos.
Abarcando el mecanizado CNC, el control de los procesos de tratamiento térmico y acabado, y la capacidad de inspección, ayudamos a los clientes con la fabricación confiable de componentes de transmisión tanto para proyectos de producción como de lotes pequeños.
-
